組合密封圈DHDP的公制溝槽尺寸(mm)及技術參數

來源：東莞市東晟密封件科技有限公司 - m.j-v-m.com更新時間：2015-06-15

        組合密封圈DHDP

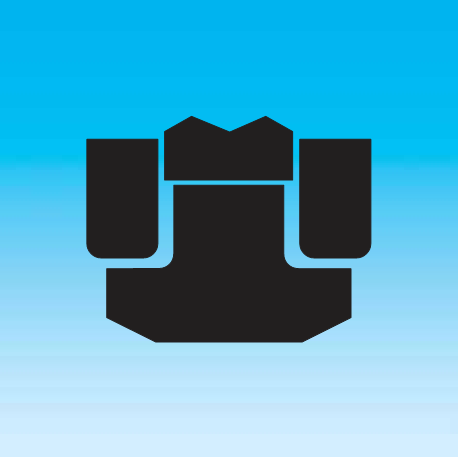

組合圈DHDP的切面結構圖
組合密封圈DHDP的公制溝槽尺寸(mm)及技術參數

  一、技術參數 Technical Data
壓力Pressure：≤40 MPa
溫度Temperature：-20…+100 ℃
速度Sliding speed：≤0.5 m/s

介質Medium：液壓油


  二、材料Material
標準設計 Standard：PU(Shore90-95A)

特殊Special(on request)：PU-ULC95


  三、設計標準或互換件

設計選用時可參考Trelleborg公司RUB系列、DZ公司的UN系列標準。


  工作壓力Pressure：

160bar/250bar4/00bar


  最大擠出間隙 Max Gap E：
E≤0.6mm/E≤0.5mm/E≤0.4mm
公制溝槽尺寸(mm)
d D L1 L2 H R1≤ C≥ d D L1 L2 H R1≤ C≥
20~50 d+8 5 7 4 0.4 3 20~200 d+20 11 13 10 1.2 5
20~150 d+6 6 8 5 0.2 3 20~200 d+10 13 15 12 0.8 3.5
20~50 d+8 6 8 5 0.4 3 20~250 d+15 13 15 12 1.2 5
20~150 d+10 6 8 5 0.8 3.5 20~250 d+20 13 15 12 1.2 5
20~50 d+8 7 9 6 0.4 3 20~250 d+25 13 15 12 1.6 7
20~150 d+10 7 9 6 0.8 3.5 100~250 d+15 17 20 15 1.2 5
20~50 d+10 8 10 7 0.8 3.5 50~350 d+20 17 20 15 1.2 5
20~100 d+8 9 11 8 0.4 3 20~250 d+25 17 20 15 1.6 7
20~100 d+10 9 11 8 0.8 3.5 20~250 d+30 17 20 15 2.4 8
20~100 d+12 9 11 8 0.8 3.5 100~300 d+20 18 21 16 1.2 5
20~100 d+13 9 11 8 0.8 3.5 50~300 d+25 18 21 16 1.6 7
20~150 d+15 9 11 8 1.2 5 50~300 d+20 20 23 18 1.2 5
20~200 d+12 10 12 9 0.8 3.5 50~300 d+25 20 23 18 1.6 7
20~200 d+15 10 12 9 1.2 5 100~300 d+30 20 23 18 2.4 8
20~200 d+10 11 13 10 0.8 3.5 150~400 d+30 24 27 22 2.4 8
20~200 d+15 11 13 10 1.2 5
